在儲能系統的運行中，管理系統至關重要。

　　一方面，管理系統通過可編程控制器(PLC)來調度儲能與電力轉換系統;另一方面，管理系統還需與供電方的系統溝通，在儲存的電力不足時，導引電力至儲能系統。因此，若要有效調度電力，系統的穩定度、響應速度是兩大考慮。

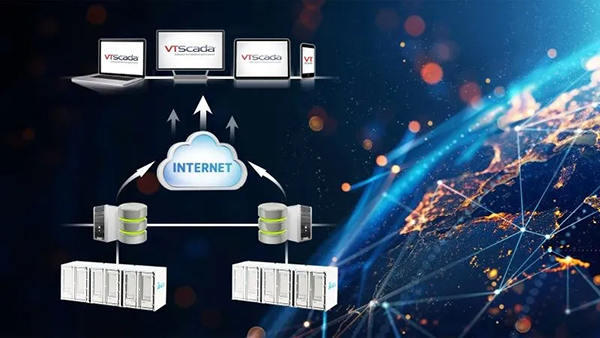

　　臺達協同群勝系統與永泰企業打造儲能柜監控管理系統方案，解決客戶長期以來在系統整合、與外部供電系統穩定交握的需求上難以兼顧，所導致響應速度與系統穩定度的痛點。方案采用臺達全功能組態軟件VTScada作為管理系統，并以臺達高功能中型可編程控制器AH系列做為管理系統與現場設備控制的樞紐，實現穩定且開放的管理系統。

　　1 全面監控與調度

　　工業組態軟件 VTScada 在單一平臺整合儲能系統、電網與再生能源等供電系統，可視化實時呈現各節點電壓、溫度與充放電狀態，更可通過直觀式的操作界面實時調度。

　　整合功率調節系統 (PCS)、電池模塊管理系統 (BMS)、太陽能模塊等系統，精準控制充放功率并連至電網，穩定且快速對接電廠的標準通訊界面。

　　實時控制儲能系統 (ESS) 充 / 放電狀況、調控充放電容量與排程，并實時監控電池溫度與電池芯電壓特性、再生能源并網后電力系統功率與電壓變化。

　　2 快速響應 強韌電網

　　儲能柜的良好運行與電網也息息相關。臺達解決方案充分考慮到了這一點。

　　方案可以實現在跨廠區、云端系統的架構下，實時抓取電網頻率，依規范精準計算充放電補償功率，經過控制算法快速計算后，調度 PCS 提供電網高速響應，將精準功率并入電網，達到強韌電網的目標。

　　除了可實時監控儲能柜并網功率外，VTScada還肩負實時充放電數據回報任務，在嚴格的時間精準度內，實時運轉數據上傳至管理平臺，提供并網效率與分數。

　　3 冗余系統 確保安全

　　儲能系統屬基礎能源設施，系統執行穩定性至關重要。本應用中，充分發揚了 VTScada 以及高功能中型可編程控制器 AH 系列的冗余特性，實現雙系統冗余機制(Redundancy)，為系統的安全運行提供了強有力的保障。

　　工業組態軟件 VTScada 支持 2 臺以上的冗余，地理區分散且實時同步，一旦服務器故障則自動轉移。

　　高功能中型可編程控制器 AH 系列支持光纖同步與熱插入，并會自動偵測線路損耗程度，一旦有運作中斷的風險，即會切換至冗余機。

　　此組合有效地確保了系統的穩定運作。

　　4 主動保護 降低供電異常風險

　　如有異常即發出警報，并通過控制器 AH 系列主動式保護，降低供電異常的風險。此外，通過有效整合報警與環境控制系統，當異常發生時，會實時發出警示，以及時處理確保供電不間斷。

　　臺達儲能柜監控管理解決方案，以高整合度提升響應速度、穩定度，具備兼容開放性與強大冗余，打造高效穩定的儲能管理系統，助力客戶提升儲電與能源使用效率。
